SIMATIC S7-300, CPU 314C-2PN/DP Compact CPU with 192 KB work memory, 24 DI/16 DO, 4 AI, 2 AO, 1 Pt100, 4 high-speed counters (60 kHz), 1st interface MPI/DP 12 Mbit/s, 2nd interface Ethernet PROFINET, with 2-port switch, Integr. power supply 24 V DC, Front connector (2x 40-pole) and Micro Memory Card required
3 év Garanciával

Műszaki referencia

6ES7314-6EH04-0AB0 Datasheet

Engedélyezés és megfelelőség

Származási ország (Country of Origin):: DE

Termékadatok

Siemens Networking Interface CPU

A Siemens hálózati csatoló CPU egy 24 V DC feszültségbesorolású kompakt CPU. 24 integrált digitális bemenettel és 16 integrált digitális kimenettel rendelkezik, melyek áramfelvétele 500 mA, és speciális attribútumok széles skálája, például 192KB munkamemória, 2 portos kapcsoló, 1 Pt100 érzékelő, 4 nagysebességű számláló (60 kHz), 1. Interfész sebessége 12 Mbit/s, elülső csatlakozó (2x 40 pólusú) és mikromemóriakártya. Nagyobb teljesítményt és további funkciókat biztosít az S7-200 sorozatú PLC-k egyszerű frissítési útvonalának köszönhetően, és a hatótávolságon belül más típusokban megtalálható számos általános funkciót és utasítást tartalmaz.
Megjegyzés:
Minden CPU-hoz mikromemória kártya (MMC) szükséges.

Funkciók és előnyök

MPI interfész más vezérlőkkel és kezelőpanelekkel való kommunikációhoz
A bővített kommunikáció PTP (1xRS485 soros interfész) vagy DP (Profibusz DP) interfésszel lehetséges
Rendelkezésre állnak olyan kommunikációs interfészek, mint az Ethernet, a PROFINET és az MPI
A CPU integrált számlálókkal, frekvencia mérési funkciókkal és PWM kimenetekkel rendelkezik, amelyek lehetővé teszik a szelepek és működtetőelemek közvetlen vezérlését
Az egyszerű mozgásvezérlés további alkatrészek nélkül is lehetséges
4 analóg bemenet
2 analóg kimenet
A környezeti hőmérséklet 0°C és 60°C között változik

Alkalmazások

Ipari automatizálás
Robotika
Autóipar

Tanúsítványok

ANSI/ESD S20.20:2014 SZABVÁNY
BSEN 61340-5-1:2007

Jellemzők

Tulajdonság	Érték
Gyártói sorozat	S7-300
Bemenetek száma	28 (24 Digitális, 4 Analóg)
Kimenet típusa	Analóg, digitális
Bemenet típusa	Analóg, digitális
Kimenetek száma	18 (16 Digitális, 2 Analóg)
Feszültségkategória	24 V DC
Hálózat típusa	Ethernet, Profinet
Méret	120 x 125 x 130 mm
Kommunikációs port típusa	RS485
Mélység	130mm
Kimeneti áramerősség	500 mA
Szélesség	125mm
Rögzítés típusa	DIN-sín
Használt programozási nyelv	CFC, FBD, Graph, HiGraph, Létre Logic, SCL, STL
Kommunikációs portok száma	1
Memória	192 (Munkamemória) KB
Hossz	120mm

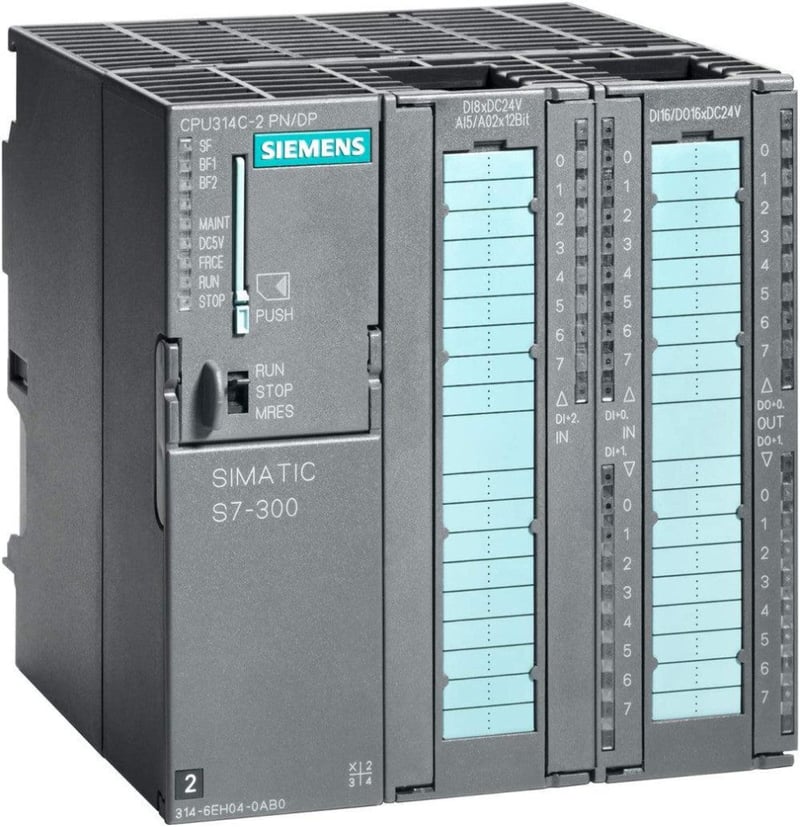

SIEMENS Simatic S7-300, 6ES7314-6EH04-0AB0
